Опирание монолитных плит перекрытия на стены, СНиП

Долговечность, надежность, износостойкость зданий и сооружений зависит от качества используемого строительного материала и от соблюдений правил монтажа конструкций. Возведение построек как жилого, так и производственного типа регламентируется СНиП. Это строительные нормы и правила, которые собраны в одном нормативном документе и в соответствии с ним проводятся все строительные работы.

Данной статье речь пойдет о правилах монтажа и опирания монолитных железобетонных плит перекрытия, которые регламентируются данным документом.

Описание

Железобетонная плита перекрытия – это горизонтальная несущая ограждающая конструкция, которая предназначена для разделения здания на этажи. Процесс производства и монтажа таких изделий выполняется в соответствии с правилами ГОСТ и СНиП.

Железобетонная плита – один из основных конструктивных элементов здания, который не только делит здание на этажи, но и распределяет большие нагрузки, тем самым защищая стены и фундамент от разрушения. Это монолитный железобетонный блок с армопоясом, внутри которого есть пустоты. Размер и форма пустот может отличаться. Процесс производства плит перекрытия регламентируется ГОСТом 9561- 91.

В соответствии с данным нормативным документом готовое изделие при приемке должно быть:

• надежным;

• долговечным;

• износостойким;

• водонепроницаемым.

Существует много требований к сырью, которое применяют для изготовления плит:

• марка прочности используемого бетона не менее А22,5;

• плотность бетона от 1400 кг/м³ до 1800 кг/м³;

• в качестве арматуры используют стержневую проволоку класса А – 4, А-5, А-6.

Габариты готового ЖБ изделия могут отличаться, но они четко предусмотрены действующим стандартом:

• ширина плиты – 1000мм, 1200 или 1500 мм;

• длина – от 1500 до 9000 мм;

• высота – 220, 320, 400, 500 мм.

Монолитные железобетоны плиты способны выдерживать колоссальные нагрузки. Минимальная нагрузка на плиту – 800 кг/м², максимальная – 1200 кг/м².

Несмотря на крупногабаритность, такие изделия довольно легко монтируются с помощью автокрана.

Стоит также отметить, что монолитные железобетонные плиты перекрытия обладают отличной шумоизоляцией, которая достигается при помощи пустот.

Выбирая плиты для перекрытий здания, нужно обращать внимание на следующие конструктивные особенности постройки:

• в какой сейсмологической зоне проходит строительство;

• какой материал использовался для возведения стен;

• тип фундамента;

• максимальная толщина несущих стен;

• вид и величина нагрузки, которая действует на здание и на фундамент;

• тип здания – жилое, промышленное или общественное.

Варианты монтажа

Одним из самых важных этапов в процессе монтажа плит перекрытия является правильное их опирание на стены здания. В соответствии со СНиП существует три варианта. Рассмотрим каждый из них:

• двухстороннее опирание. Подразумевает монтаж плиты узкой стороной на стоящие напротив друг друга две несущие конструкции. Для такого перекрытия лучше всего использовать межэтажную плиту с круглыми пустотами. Маркируются они ПК, ПК1 и ПК2. Максимальная нагрузка на изделия данного типа – 800 кг/м²;

• трехстороннее опирание. Такой вариант более надежный и стойкий, так как характеризуется усиленным торцевым армированием и опирается на три несущие конструкции. Максимально допустимая нагрузка – до 1700 кг/м². Для такого вида перекрытия применяют плиты, маркируемые ПКТ. Трехстороннее опирание возможно лишь в том случае, если несущие конструкции, стены, образовывают П-образную форму;

• четырехстороннее опирание. Оно имеет очень высокую несущую способность. Используются плиты, которые маркируются ПКК, имеющие высокий показатель жесткости. Такие изделия дорогие, имеют довольно сложную конструкцию. Эти плиты и их опирание на несущие конструкции актуально применять в том случае, если нужно распределить высокую нагрузку, например, при возведении многоэтажных жилых зданий. При таком монтаже плита перекрытия всеми ребрами опирается на несущие стены.

Правила расчета нахлеста

Величина опирания плиты перекрытия на несущую стену или на фундамент четко регламентируется СНиП. Есть минимальное и максимальное значение. Дилетантам в домашних условиях определить данную величину правильно не получиться.

Расчетом занимаются исключительно квалифицированные специалисты, которые обладают соответствующими знаниями и навыками. Благодаря этому соблюдается техника безопасности.

Определение величины нахлеста проводится еще на стадии составления сметной и проектной документации. При этом обязательно учитывают:

• действующие нагрузки, их величину;

• габариты железобетонной плиты, такие как длина и вес;

• толщину несущей конструкции, на которую будет опираться плита.

Большое значение также имеет сейсмостойкость здания и наличие в стенах материала теплоизоляционного и облицовочного назначения.

По требованиям действующего стандарта, величина нахлеста должна быть равной 9–12 см.

Как глубоко нужно заводить плиты

Главным критерием при определении величины нахлеста монолитной плиты перекрытия на стену является толщина несущей конструкции. В СНиП указаны, на сколько плиты должны заходить на стену:

• если постройка возведена из крупноформатных блоков, нахлест на несущую стену должен быть от 5 см до 9 см;

• глубина опирания на стену из прочного мелкоштучного элемента, кирпичной кладки – от 9 см до 12 см;

• для пеноблока, газосиликата и других материалов низкой плотности – от 10 см до 15 см;

• если монолитные плиты перекрытия укладывают на стальные несущие элементы, то опирание в пределах 7 см;

• если несущие стены возведены из камня – 15 см.

Как видим, чем тяжелее и прочнее материал выбран для возведения несущих стен, тем больший нахлест, так как велика нагрузка.

Особенности опирания плит на стены из кирпича и газобетона

На сегодняшний день самыми популярными и часто применяемыми строительными материалами для возведения зданий и сооружений являются кирпич, который относится к «старым» элементам, и газоблок – сравнительно новый материал. Давай рассмотрим, как же опираются плиты перекрытия на стены, возведенные из этих строительных материалов.

Монтаж плит перекрытия на газоблок

Прежде чем приступить к укладке пустотных и монолитных плит перекрытия на стены из газоблока, необходимо выполнить монтаж кольцевого армированного пояса по всему периметру стены. Армированный пояс – это сплошная бетонная лента, которая придает стенам большую несущую способность и выдерживает высокие нагрузки.

При условии, что величина опирания плиты перекрытия на несущую стен менее 12 см, габариты армированного бетонного пояса должны быть следующими:

• толщина – 13 см;

• ширина – 25 см–26 см.

Прочная железобетонная плита и кольцевой армированный пояс вместе – это жесткая конструкция, способная оказывать сопротивление высоким механическим нагрузкам, авариям, температурным перепадам и осадочной деформации.

Если величина опирания плиты на газоблок более чем 12 см, в монтаже армированного пояса нет необходимости.

Армопояс

Это обязательная конструкция при опирании плит на стены из газобетона. Сам по себе этот материал является не очень прочным, его физико-механические параметры не позволяют ему выдерживать высокие нагрузки. Под воздействием каких-либо механических сил материал деформируется.

Именно армопояс защищает газобетон, он берет на себя всю нагрузку. Очень часто его называют «разгрузочной» конструкцией.

Для обустройства армопояса не обойтись без:

• сварочного аппарата. При помощи сварки стержни арматуры соединяются в месте стыковки;

• молотка и гвоздей. Данный инвентарь понадобится, чтобы собрать опалубку;

• арматуры. Металлические стержни необходимы, чтобы собрать каркас;

• инструмента для подготовки и заливки бетонного раствора.

Армопояс возводится на каждом этаже, в том числе и на последнем. Смонтировать кровлю значительно проще и безопасней на усиленное им основании.

Монтаж состоит из следующих этапов:

• сначала необходимо собрать опалубку. Это конструкция, при помощи которой можно создать любую форму, куда далее будет залит цементный раствор. Для сборки опалубки можно использовать любой материал. Это может быть дерево, сталь, алюминий, пластик. Их можно даже скомбинировать;

• когда опалубка готова, в нее помещают заранее сваренный арматурный каркас. Для сварки арматурного каркаса специалисты рекомендуют использовать арматурные стержни диаметром 12 мм. Для соединения прутьев между собой применяют метод «лесенка», шаг арматуры 5–7 см;

• далее нужно приготовить цементно-песчаный раствор. Для этого понадобится: цемент – 1 ведро, песок – 3 ведра, щебень мелкозернистой фракции – 5 ведер;

• после готовый раствор заливают в опалубку с арматурной сеткой.

На протяжении пяти дней смонтированную конструкцию трогать нельзя, лишь периодически смачивать водой. По истечении данного периода, когда бетон окреп и набрал нужную прочность, опалубку демонтируют.

И только теперь, когда армопояс установлен, можно укладывать плиты перекрытия. В данном случае они монтируются на армопояс. Величина опирания элементов перекрытия на армопояс составляет 25 см.

Кладка плит перекрытия над оконными и дверными проемами немного отличается. Это вызвано тем, что опирание плиты не полное – часть ее будет нависать над самим проемом.

Для обеспечения полного опирания необходимо возводить опоры с перемычками. Опора может быть кирпичной (в данном случае в 1,5 кирпича). Перемычки изготавливают из железобетона. Уже на готовую опору с перемычкой укладывают плиты.

Для перекрытия здания из газобетона используют плиты маркировки ПК и ПНО, они характеризуются хорошей несущей способностью и выдерживают нагрузки до 800 кг/м².

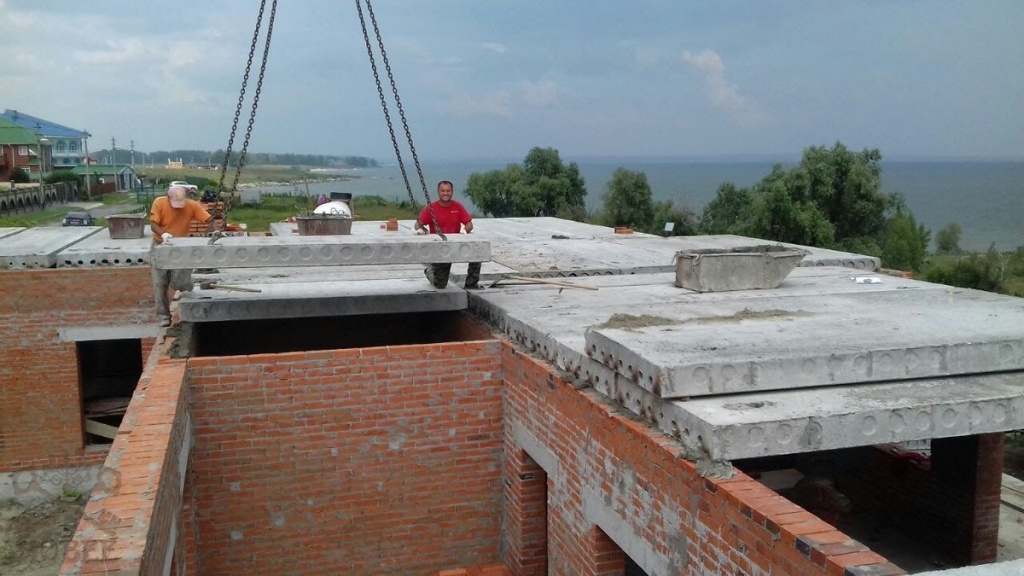

Монтаж на кирпичную стену

При перекрытии здания из кирпичной кладки допустимо применять плиты перекрытия марки ПК и ПБ.

Монтируя плиты на стены из кирпичной кладки, нужно следить за тем, чтобы между ними не образовывались зазоры. Самый верхний ряд кирпича, на который будет осуществляться опирание плит перекрытия, должен быть ровным.

Монтаж монолитных плит перекрытия на несущие стены из кирпича подразумевает наличие конструкции опорного узла. Об этом далее в статье.

Что такое узел опирания

Узел опирания конструкции перекрытия на кирпичную стену – это элемент, который является залогом хорошей фиксации несущей стены и плиты. Для того чтобы он был создан и рассчитан правильно, нужно придерживаться следующих правил:

• использовать сварку для соединения стержней плит и армопояса;

• для снижения теплопотерь специалисты рекомендуют применять для закладки пустот вкладыши. Если вкладышей – заглушек нет, то для заполнения пустот можно применит бетон марки М200;

• обязательно уложить слой теплоизоляционного материала между плитами перекрытия и кирпичной кладкой;

• избегать плотного примыкания торцов плит и кладки.

Особенности перекрытия цокольного этажа

Смонтировать перекрытие цокольного этажа довольно просто. Главная задача – перед укладкой плит перекрытия подготовить идеально гладкую поверхность. На заранее подготовленную поверхность фундамента монтируют опалубку и заливают ее бетоном. Данная технология дает возможность смонтировать идеально ровную подушку, на которую в дальнейшем будут уложены элементы перекрытия.

После монтажа плит перекрытия выполняют затирку швов. Это нужно выполнить сразу после монтажа плит. Затирку производят, используя бетонный раствор.
